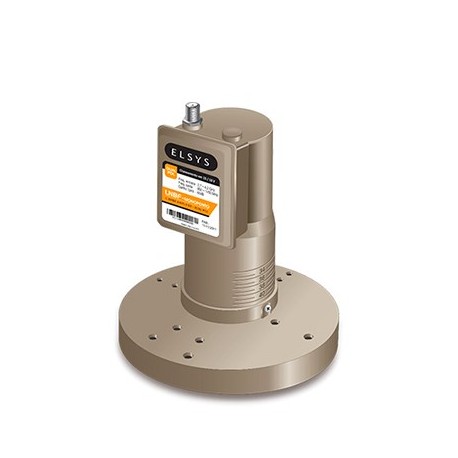

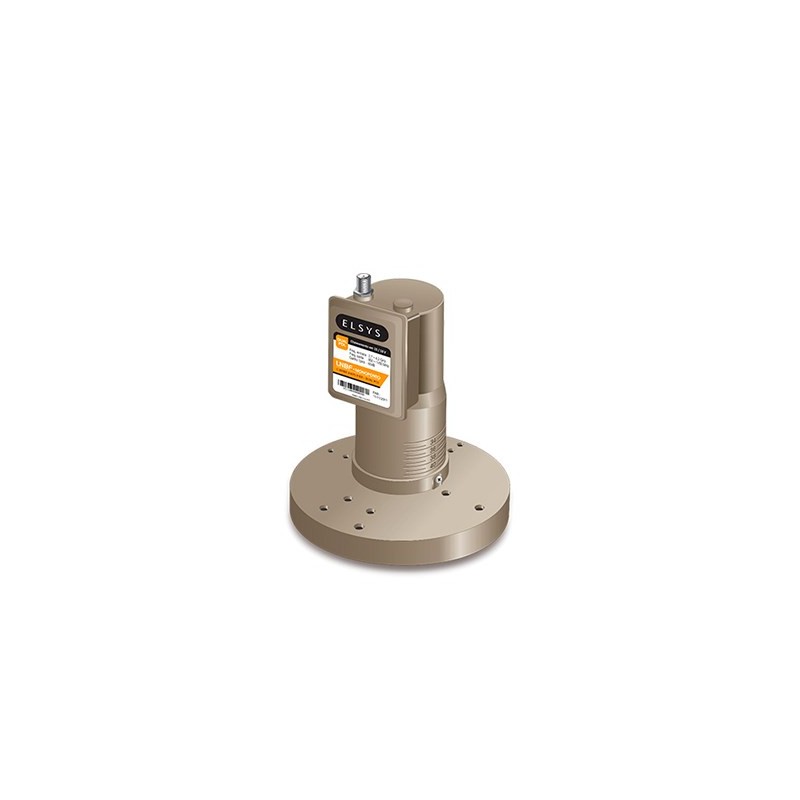

LNBF Multiponto ELSYS:

A ligação do LNBF multiponto é feita utilizando um cabo coaxial até o Divisor de Alta Freqência e depois terá a saída individualmente para os Receptores FTA.

No sistema Multiponto a polaridade Vertical e Horizontal se faz por Frequência.

As frequências dos canais Verticais são ajustados 600 Mhz acima do sistema monoponto e deve ser Configurado no Recepor FTA. (5150/5750)

Este Modelo e Fabricantede de LNBF Multiponto, poderá ligar até 8 Receptores FTA/TV independentes e com uso de Divisores de Alta Frequência.

Especificações

Frequência de entrada: 3.7 ~ 4.2 GHz

Freq. oscilador local: 5.150 GHz; +/-1 MHz 5.750 GHz; +/-1 MHz

Estabilidade de freq: +/- 2 MHz (-40º ~ 70ºC)

Ruído de fase L.O: -55 dB/ Hz @ 1 KHz 85 dB/ Hz @ 10 KHz105 dB/ Hz @ 100 KHz

Dispersão de sinal local: -45 dBm

Frequência de saída: H: 950~1450 MHz V: 1550~2050 MHz

Ganho de conversão: 65dB (típico) +/- 3 dB 55dB (Min. in 3.7GHz)

Linearidade de ganho: +/- 2dB/ 36MHz, 8dB toda banda

Rejeição de polariz. cruzada: 18 dB Min.

Rejeição de sinal de interf. 3.5GHz: 30 dB Min.

Saída VSWR: 2.5:1

Saída simulada: -60 dBm min.

Temperatura de ruído: 12ºK (típico) / 35ºK (max.)

Potência de alimentação: 15.5 ~ 22V / 180mA (max.)

Rejeição de imagem: 50 dB (min.)

Potência de saída: + 5 dBm (at 1 dB de compressão)

Conector de saída: Tipo ?F? - Fêmea - 75 ohm

Conector de entrada IF: Guia de onda WC-229

Temperatura de operação: -40ºC ~ +70ºC

Garantia

1 ano de 90 DIAS POR DEFEITO DE FABRICAÇÃO.

Material Incluso:

1 LNBF Multiponto Banda C
1 Disco com 3 anéis
1 Kit com 9 parafusos

Importante: Sempre manter a alimentação do equipamento desenergizado ao mexer nas conexões.
