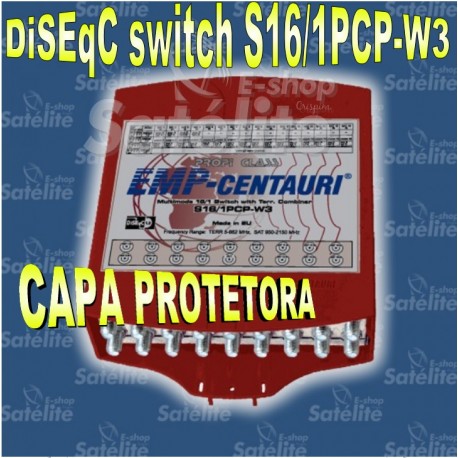

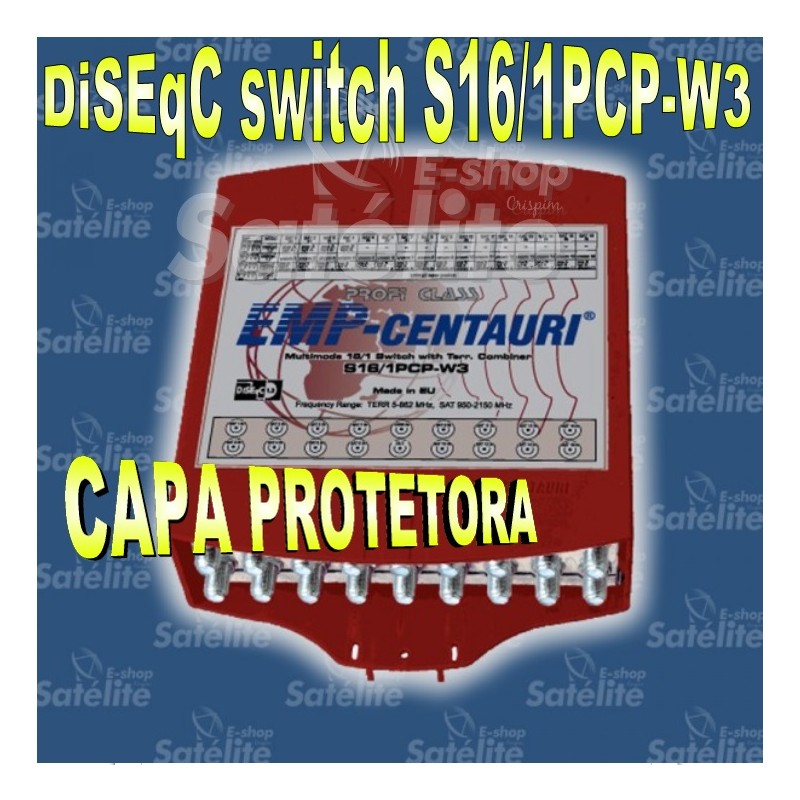

Chave DiSEqC 16x1  DA  EMP-CENTAURI

A Chave DiSEqC  1.0 +1.1 e 1.2 16x1 satélites + entrada 1 Antena Terrestre da Emp Centauri permite que você conecte até 16 LNBFs em um Receptor FTA de satélite. Ela vem com Jump para alterar os Protocolo. Ao contrário de outras chaves DiSEqC, o modelo Emp Centauri com cobertura de faixa de freqüência de 5 -2150 MHz e muito alto isolamento entre as portas. Este não é um interruptor DiSEqC barato chinês que irá rapidamente falhar! Concebido para proporcionar anos de comutação confiável sob carga em sua instalação.

Este é um dever ter para todos os amadores de FTA como ele permite que você conecte até 16x1 LNBFs ou  LNBF´s individuais, destinadas a 16 satélites diferentes e + 1 Antena Terrestre. Usando o padrão DiSEqC 1.0 + 1.1 ou 1.2 protocolo de comutação emitido por qualquer receptor DVBS S2, ele seleciona entre estas satélite alimenta automaticamente quando você mudar de canal. Muito prático e nossa Loja recomenda para você.

Vantagens de Profi Class switches!

caixa de plástico resistente ao ar livre

suporte para Twin / Quad / Octo LNB ("Alto ISO")

Modo de operação configurável DiSEqC 1.1 / 1.2

entrada terrestre

proteção contra curto-circuito

gama alargada de temperaturas

Switch 17in/1out 1.1 & 1.2 de até 16 posições de satélite e um assinante, equipado com combinador da banda terrestre. Ele é projetado para alternar entre 9-16 LNBs. modo de controle é configurado com built-in do interruptor DIP, ver Manual de Instruções para obter detalhes.

O produto permite juntar o sinal da Antena Terrestre (UHF/VHF/FM) com o sinal de satélite descendo somente um Cabo Coaxial até o Receptor FTA.

"Recomenda-se uso de Diplexer caso for adicionar na porta Antena Terrestre HDTV".

Especificações do S16/1PCP-W3

1- Faixa de freqüência: Entradas LNB 950-2150 MHz

Terr. Entrada 5-862 MHz

Saída 5-2150 MHz

2 - Controle DiSEqC 1.0, 1.1, 1.2 comandos

3 - A perda de inserção Sáb. 5 dB avg

Terr. 2 dB avg

4 - Isolamento de perdas 25 min dB

5 - Consumo de energia De receptor 80 mA (18V) + LNB e LNB corrente 400 mA max

6 - Dimensões (w, d, h) 17,2 x 20 x 6,9 centímetros

7 - Faixa de temperatura -30 ~ 70 ° C

Manual de Instruções da DiSEqC:

(Importante - Ao selecionar no Jump da DiSEqC 17x1 deverá usar o mesmo Protocolo DiSEqC no Receptor)

Produto S 16 / 1 PCP-W3 é um modo multi-satélite comutador DiSEqC, projetado para conectar até 16 conversores de satélite (LNB) e uma antena terrestre para um usuário.

Antes da instalação, retire o produto de proteção de plástico e conectar os cabos coaxiais de cada LNB em portas de entrada de satélite ("SAT1 IN" para "SAT16 IN").

Recomenda-se anotar a atribuição das entradas para a instalação do receptor e referência futura. Se necessário, ligue o cabo da antena terrestre no porto "TERR EM" e da utilização adequada tomada de parede ou divisor de freqüência para diferentes satélites e bandas terrestres no usuário final do cabo coaxial. Nota: não há alimentação DC fornecida na entrada terrestre.

Modos de funcionamento

Defina o modo de funcionamento desejado, por meio da chave DIP localizada na parte traseira da caixa de metal. Há quatro modos de operação disponíveis:

1) DiSEqC 1.0 (cometidos switch - posição opção / A a D, as entradas disponíveis 1-4)

2) DiSEqC 1.1 (não confirmadas switch 1 a 16)

3) combinados DiSEqC 1.0 e 1.1 (cometidos switch - posição opção / A a D, mude confirmadas 1-

4) DiSEqC 1.2 (16 posições motor)

Use DiSEqC 1.1 modo, se o receptor suporta confirmadas parâmetro de opção 1-16. Use DiSEqC 1.0 e 1.1 modo, se o receptor suporta confirmadas parâmetro de opção 1-4 apenas. Neste caso, defina cometidos mudar também. Se o receptor não suporta DiSEqC 1.1, o modo de tudo, use o modo DiSEqC 1.2 e realizar procedimento de configuração de antena motorizada.

Veja produto etiqueta localizada na proteção de plástico para informações detalhadas sobre as alavancas posições da chave DIP (posição ON é definida quando a alavanca é pressionada para baixo) e parâmetros necessários DiSEqC. Nota: alterar a definição de modo (alavancas posições da chave DIP) terá efeito somente depois da restauração é executada: Desligue o produto a partir do receptor e voltar a ligá-lo novamente após alguns segundos.

Receptor de procedimentos de configuração podem. Por favor, siga o manual de instruções do seu receptor.

Após a instalação bem-sucedida, a caixa de metal recoloque de volta para capa de plástico e reparar na posição final.

Para Receptor FTA DVB S e DVB S2.
Na duvida entre em contato via Email ou Skype, Telefone!

- Confira o protocologo de seu Receptor FTA/Decoder e escolha a Chave mais apropriada e de boa qualidade.

Entre em contato comigo que lhe informarei e com diversos esquemas de ligações.

- Soluções inteligentes para sua TV.

CONTEÚDO:

- 01 Chave DiSEqC 1.0/1.1/1.2 16x1 S16/1PCP-W3 MULTIMODE - EMP CENTAURI

GARANTIA DE 90 DIAS POR DEFEITO DE FABRICAÇÃO

- IMPORTANTE: Sempre desligar da tomada o seu Equipamento para mexer nas conexões.
