Visão geral e descrição.

Este LNB é um produto de alto desempenho que aborda a necessidade de uma recepção superior sob as bordas da pegada do satélite. Graças ao seu novo design frontal e componentes superiores, este LNB oferece maior ganho de conversão, com a menor figura de ruído e melhor desempenho de ruído de fase. A combinação de componentes de especificações superiores, o excelente isolamento de polarização cruzada e o design de filtro avançado permitem uma melhor manipulação de falsos interferentes. Em suma, esse LNB oferece um salto no desempenho geral da recepção em comparação com os LNB padrão. O LNB permite a recepção de sinais de um satélite e a sua distribuição através de um Multi-Switch para inúmeras Set Top Boxes e está pronto para transmissões de alta definição.

Quattro LNB muito poderoso com 0,1 dB. Quattro LNB para conexão a um multi-switch, com pull-out de proteção contra intempéries.

4 K

Exemplo de uso LNBF Quattro Ku:

Especificações técnicas:

Faixa de freqüência de entrada de banda baixa    10,7 GHz ~ 11,7 GHz
Faixa de freqüência de saída de banda baixa    950 MHz ~ 1950 MHz
Freqüência LO Low Band 9,75 GHz
Faixa de freqüência de entrada de banda alta 11,7 GHz ~ 12,75 GHz
Faixa de freqüência de saída de banda alta    1100 ~ 2150 MHz
Freqüência LO banda alta 10,6 GHz
Figura de ruído 0,2 dB típico. (0,7 dB máximo)
LO drifting @ 25 ° C ± 3,0 MHz max.
LO Precisão inicial ± 1,0 MHz max.
Ruído da fase LO @ 10 kHz -90 dBc / Hz
Ganho de conversão 60 dB min.
Ganho de ondulação (mais de 26 MHz de largura de banda)    ± 0,75 dB
Variação de ganho (em toda a banda)    ± 4 dB max.
Rejeição da imagem 40 dB min.
Ponto de compressão de 1 dB (@ output)    0,0 dBm min.
Conversa cruzada 22 dB min.
Output VSWR 2.0: 1
No nível espúrio da banda    -60 dBm máx.
Consumo atual  200 mA máx. (11 VDC ~ 20 VDC)
Temperatura de operação -30 ° C ~ +60 ° C
Impedância de saída 75 Ω (tipo F)
Tipo de conector de saída F-Type (fêmea)

Compatível com DVB-S2, HDTV, 3D, 4K
Peso    344 g

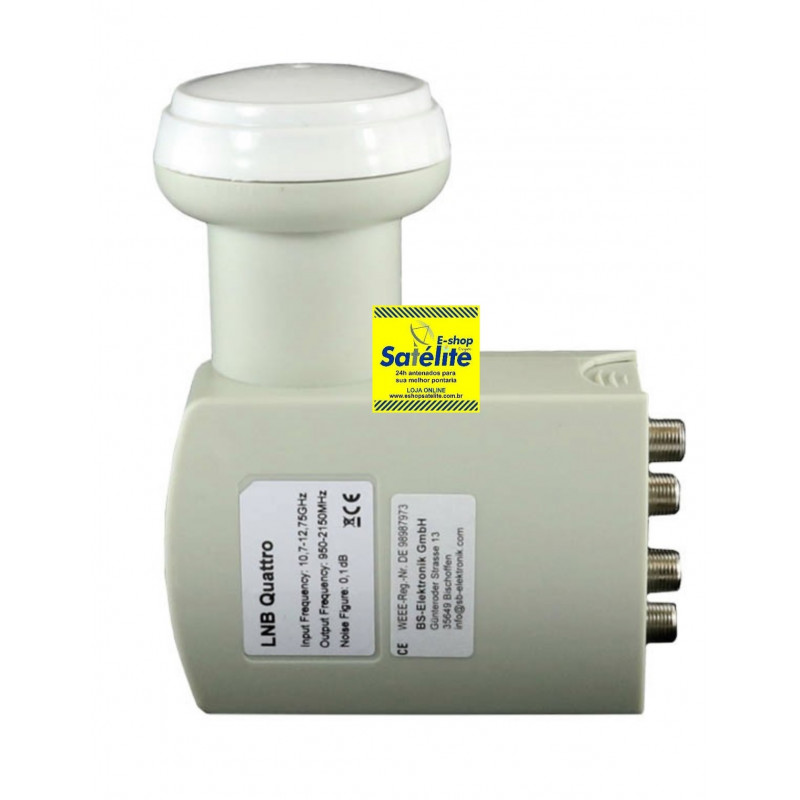

Dados técnicos - EMP-Centauri Quattro LNB 0,1 dB HD Ready
- Faixa de frequência de entrada: 10,7 ~ 12,75 GHz
- Faixa de frequência de saída: 950 ~ 2150 MHz
- Figura de ruído 0,1 dB (típico)
- Diâmetro de alimentação: 40 mm Escopo

Conexões

1x HH (horizontal alto)

1x VH (vertical alto)

1x HL (horizontal baixo)

1x VL (baixo vertical)

- GARANTIA: 90 dias por defeito de fabricação.
